Установка и настройка расширения "Диком WANLO" в "1С:Предприятие 8"

ПОДКЛЮЧЕНИЕ РАСШИРЕНИЯ

Подключение расширения выполняется пользователем «1С:Предприятие» с полными правами (с ролью «Администратор системы»).

Для подключения расширения необходимо сделать следующее:

●     откройте «НСИ и администрирование»;

●     во вкладке «Администрирование» перейдите в «Печатные формы, отчёты и обработки»;

●     выберите «Расширения»;

●     нажмите кнопку «Добавить из файла» и выберите файл расширения;

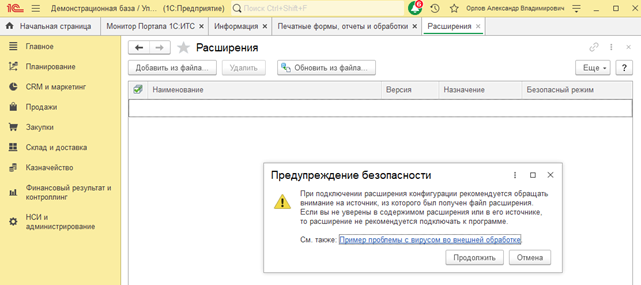

●     при попытке подключить файл система выдаст предупреждение, нажмите на кнопку «Продолжить»;

●  в открывшемся окне проводника выберите нужный файл расширения, выделите его маркером и нажмите кнопку «Открыть»;

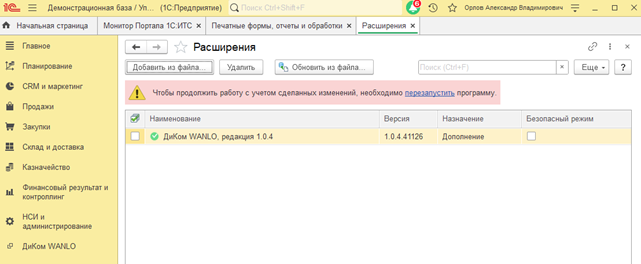

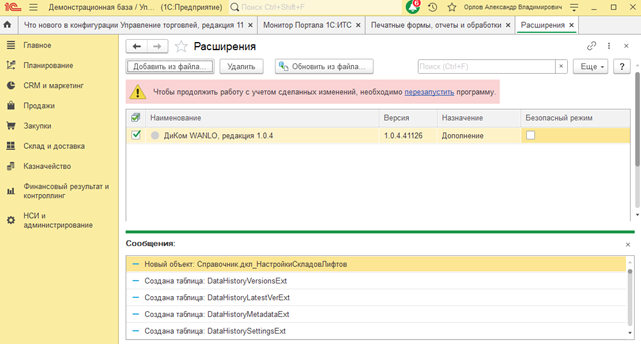

●   после добавления расширения уберите галочку «Безопасный режим» и перезапустите программу, чтобы были приняты изменения. (см. рис.1,2)

Рис. 1

Рис. 2

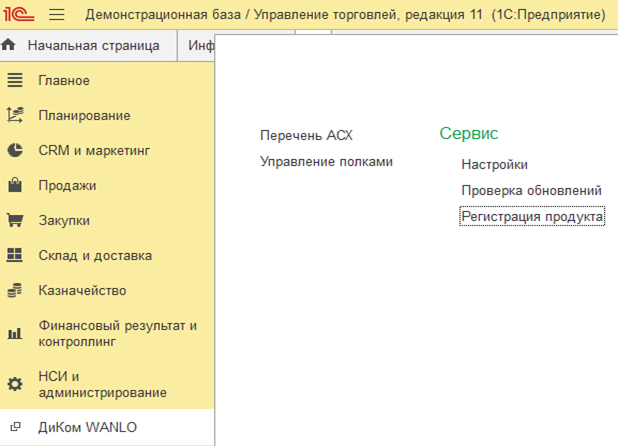

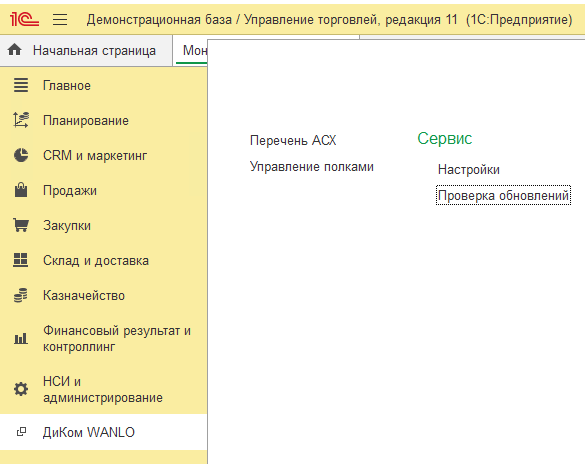

В панели разделов «1С:Предприятие» появится новый раздел «ДиКом WANLO». Перейдите в него, чтобы начать настройку и использование расширения. (см рис.3)

Рис. 3

ОБНОВЛЕНИЕ РАСШИРЕНИЯ

Обновление расширения выполняется пользователем «1С:Предприятие» с полными правами (с ролью «Администратор системы»).

При смене релиза расширяемой конфигурации, при необходимости, работоспособность расширения обеспечивается путем предоставления пользователю нового релиза через с скачивание с FTP-сервера ДиКома.

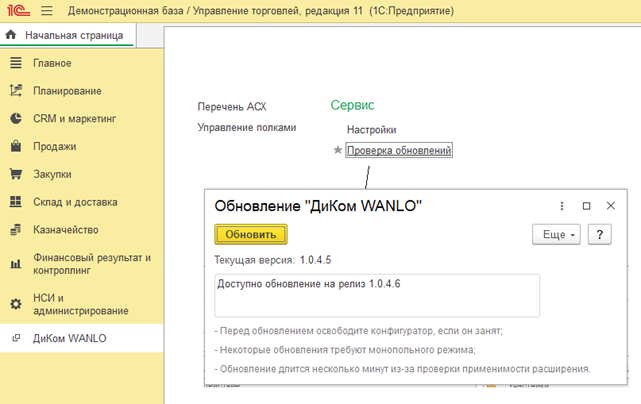

Нажатие кнопки «Проверка обновлений» проверит наличие нового релиза расширения, и если он есть, то предложит обновить текущий. (см. рис.4)

Рис. 4

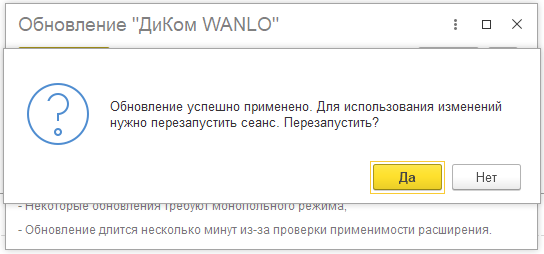

После успешной установки обновления будет предложено перезапустить сеанс «1С:Предприятие». (см. рис.5)

Рис. 5

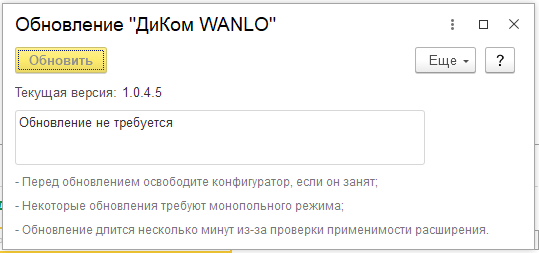

Если обновлений нет, то будет выдано сообщение «Обновление не требуется» (см. рис.6)

Рис. 6

ОТКЛЮЧЕНИЕ РАСШИРЕНИЯ

Отключение расширения выполняется пользователем «1С:Предприятие» с полными правами (с ролью «Администратор системы»).

Отключение выполняется при обнаружении ошибок и невозможности дальнейшего использования расширяемой типовой конфигурации.

Для отключения расширения необходимо сделать следующее:

●     откройте «НСИ и администрирование»;

●     во вкладке «Администрирование» перейдите в «Печатные формы, отчёты и обработки»;

●     выберите «Расширения»;

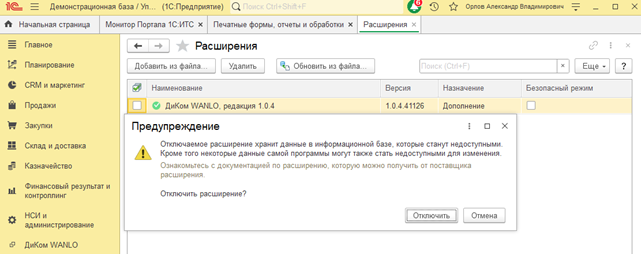

●     снимите рядом с ним галку активности. (см рис.7,8)

Рис. 7

Рис. 8

УДАЛЕНИЕ РАСШИРЕНИЯ

Удаление расширения выполняется пользователем «1С:Предприятие» с полными правами (с ролью «Администратор системы»).

Удаление расширения влечёт за собой изменение данных расширяемой типовой конфигурации: будет очищена связь документов «Отбор (размещение) товаров» с документами «Приходный ордер на товары», на основании которого они созданы (см. рис.15).

Для удаления расширения необходимо сделать следующее:

●     откройте «НСИ и администрирование»;

●     во вкладке «Администрирование» перейдите в «Печатные формы, отчёты и обработки»;

●     выберите «Расширения»;

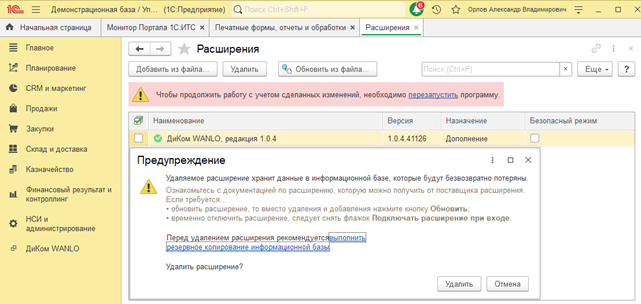

●     снимите рядом с ним галку активности, и нажмите кнопку «Удалить» (см. рис.9)

Рис. 9

РЕГИСТРАЦИЯ РАСШИРЕНИЯ

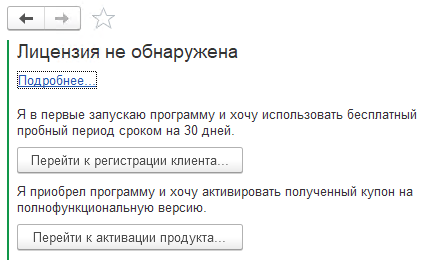

При отсутствии регистрации функционал расширения не активен и при нажатии на любой пункт меню появляется напоминание о регистрации. (см. рис. 10)

Рис. 10

Для активации пробного периода (trial version) надо пройти регистрацию и в результате будет получен ключ на 15 дней. Обязательным условием успешной регистрации будет наличие интернета на том ПК, на котором вы делаете данную процедуру, а привязка лицензии будет включать не только базу «1С:Предприятие», но и данный ПК.

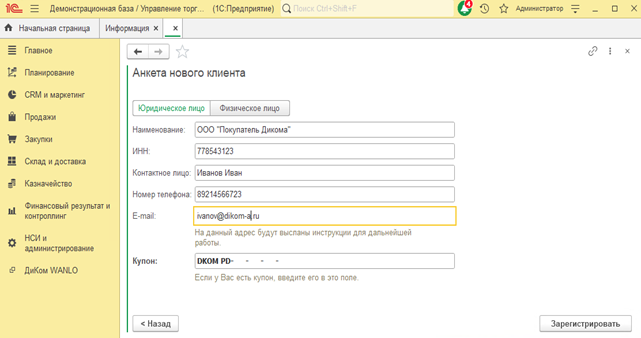

Для запуска процедуры регистрации откройте расширение «ДиКом WANLO» и далее, Сервис – Регистрация продукта. (см. рис. 11). Введите регистрационные данные и нажмите кнопку «Зарегистрировать». (см. рис. 12)

Рис. 11

Рис. 12

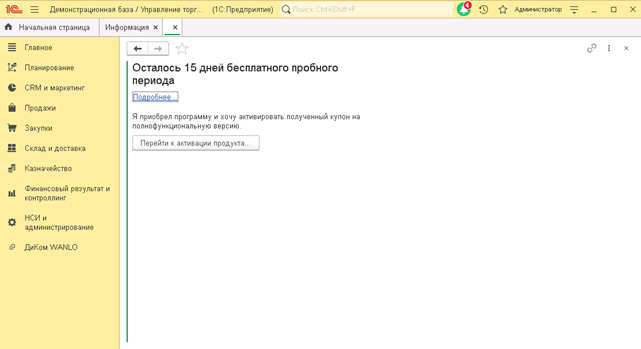

При успешной регистрации вы получите сообщение об остатке дней пробного периода. (см. рис. 13)

Рис. 13

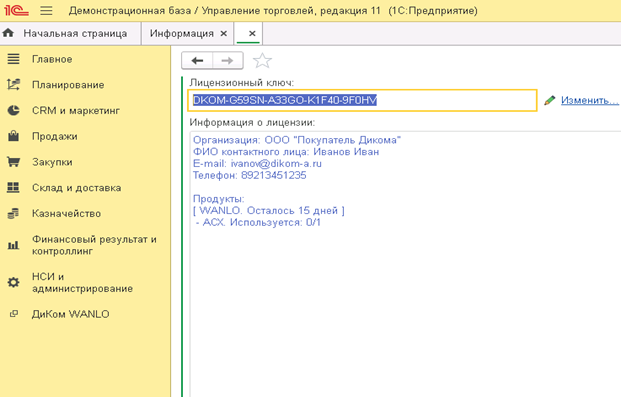

При нажатии ссылки «Подробнее» можно увидеть регистрационные данные и ключ. (см. рис. 14)

Рис. 14

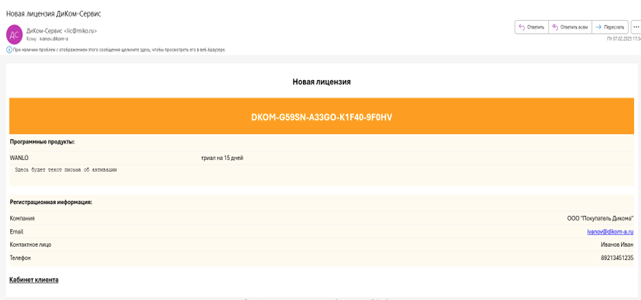

На указанную в регистрационных данных почту придет этот же ключ. (см. рис. 15)

Рис. 15

По истечении пробного периода функционал расширения снова станет неактивным.

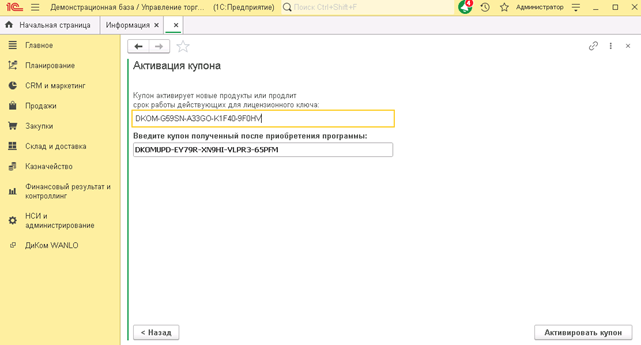

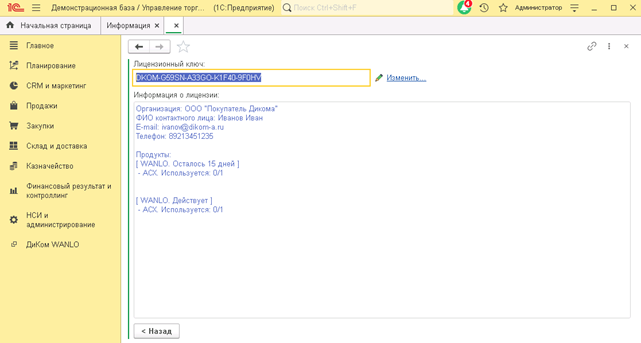

Если вы приобрели лицензионный ключ расширения «ДиКом WANLO», и пробный период еще не закончился, вы можете сразу активировать коммерческую версию. Для этого нажмите «Регистрация продукта» -  «Перейти к активации продукта» и введите в верхнее поле ваш ключ на пробный период, а в нижнее – купон (коммерческий ключ, который вы получили после оплаты расширения) и нажмите кнопку «Активировать купон» (см. рис. 16,17,18)

Рис. 16

Рис. 17

Рис. 18

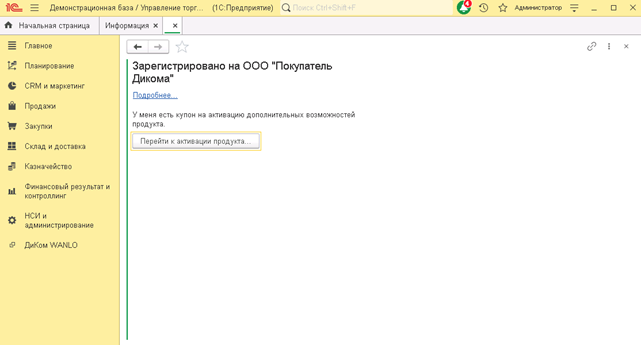

Если вы не использовали пробный период или он у вас закончился, а затем вы приобрели коммерческую лицензию, то вы получите по почте ключ и купон, которые надо будет активировать таким же способом, как указано на рис. 16. И по результату успешной активации вы получите сообщение как на рис. 17.

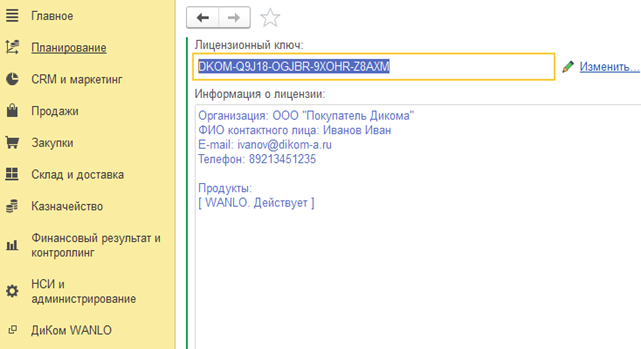

При нажатии ссылки «Подробнее» будет следующая информация. (см. рис.19)

Рис. 19

ВКЛЮЧЕНИЕ ПОДСИСТЕМЫ У ПОЛЬЗОВАТЕЛЕЙ

После подключения расширения подсистема «ДиКом WANLO» будет доступна пользователям «1С:Предприятие» с полными правами (с типовой ролью “Полные права”). Для других пользователей «1С:Предприятие» необходимо включить доступ к подсистеме в настройках их прав.

В расширении есть две встроенных роли «Администратор АСХ» и «Оператор АСХ».

Роль «Администратор АСХ» позволяет выполнять общие настройки подсистемы, добавлять и изменять элементы справочника «Перечень АСХ», управлять полками всех подключенных к подсистеме лифтов.

Роль «Оператор АСХ» позволяет управлять полками лифтов, но не всех, а только тех, где пользователи с такой ролью включены в список пользователей.

Для изменения прав пользователя перейдите в подсистему «НСИ и администрирование», далее раздел «Администрирование» и выберите "Настройки пользователей и прав"

Затем откройте справочник "Профили групп доступа". Создайте новый или отредактируйте один из существующих профилей групп доступа.

Включите в профиле роль «Администратор АСХ» или «Оператор АСХ».

Либо вы можете создать отдельный профиль доступа, назвать его, например, «Администраторы АСХ», включить в нем нужную роль (роли), далее создать группу доступа с таким же названием, указать в ней ранее созданный профиль доступа и включить в эту группу необходимых сотрудников.

Профиль безопасности для клиент-серверного варианта «1С:Предприятие» работы дополнительных настроек не требует.

ОБЩИЕ НАСТРОЙКИ РАСШИРЕНИЯ "ДИКОМ WANLO"

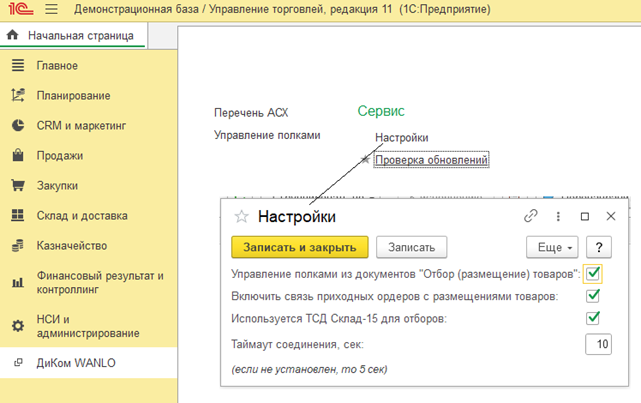

Изменение общих настроек подсистемы «ДиКом WANLO» доступно пользователю «1С:Предприятие» с полными правами или с ролью «Администратор АСХ» из расширения. (см. рис.20)

Рис. 20

НАСТРОЙКИ

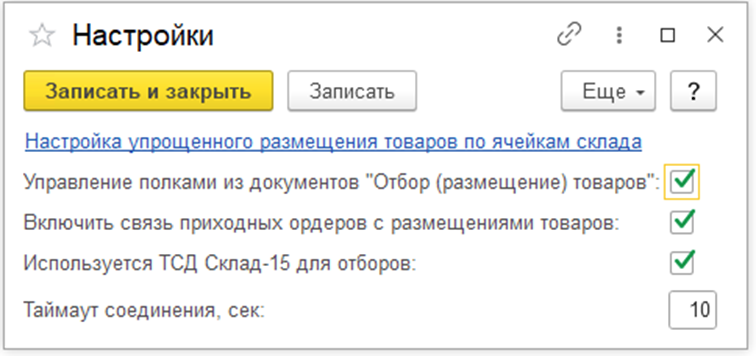

Если предполагается управление полками из документов «1С:Предприятие» «Отбор (размещение) товаров», и / или используется ТСД «Склад 15» https://www.cleverence.ru/WH15), надо включить соответствующие опции. Кроме того, можно задать таймаут соединения ответа сервера (см. рис.23).

ВНИМАНИЕ: Настройка упрощенного размещения товаров по ячейкам склада в текущей версии Расширения (1.0.5.78) является beta-опцией и в следующих релизах может быть переработана, исправлены ошибки или внесены иные изменения для окончательного включения в стандартный функционал. Использовать данную опцию можно, если ее функционал в данный момент устраивает конечного потребителя. Подробное описание настройки будет в следующем релизе.

Данная опция предназначена для решения двух задач:

1.     Автоматическое создание в «1С:Предприятие 8.3» документа Отбор (размещение) после закрытия Приходного ордера со статусом «Принят» с помощью ТСД, даже если для номенклатуры нет правила размещения. Можно указать ячейку по умолчанию, что позволит сформировать документ Отбор (размещение) и отработать его с помощью ТСД, разместив номенклатуру в ячейках.

2.     Позволяет создавать упрощенное размещение номенклатуры средствами Расширения в качестве альтернативы типовым правилам «1С:Предприятие 8.3». (см. рис.21).

Рис. 21

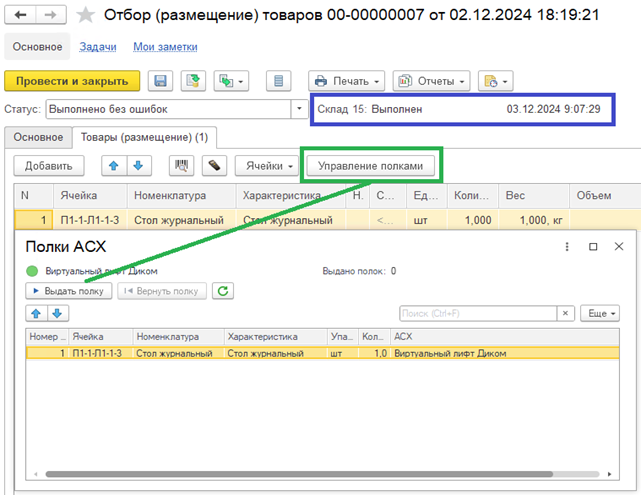

При включении опции «Управление полками из документов «Отбор (размещение) товаров»» в форме документа «Отбор (размещение) товаров» появляется кнопка «Управление полками», нажав на которую можно перейти в форму управления полками (см. рис.22, выделено зеленым).

Рис. 22

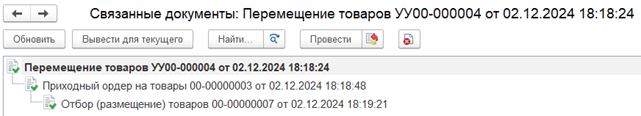

При включении опции «Включить связь приходных ордеров с размещением товаров» появляется связь отбора с приходным ордером, на основании которого он сделан. (см. рис.23)

Рис. 23

При включении опции «Используется ТСД Склад 15 для отборов» на форме документа «Отбор (размещение) товаров» появляются поля «Склад 15», где указывается статус документа в системе «Mobile SMARTS (Склад 15)», и дата статуса (см. рис.22, выделено синим), если данный документ был отработан с помощью ТСД.

УПРАВЛЕНИЕ ПОЛКАМИ

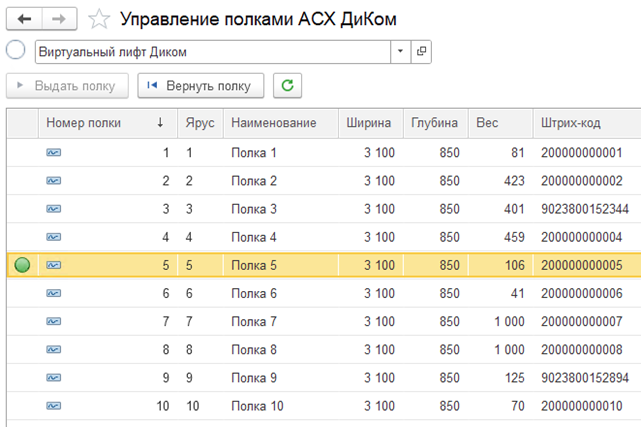

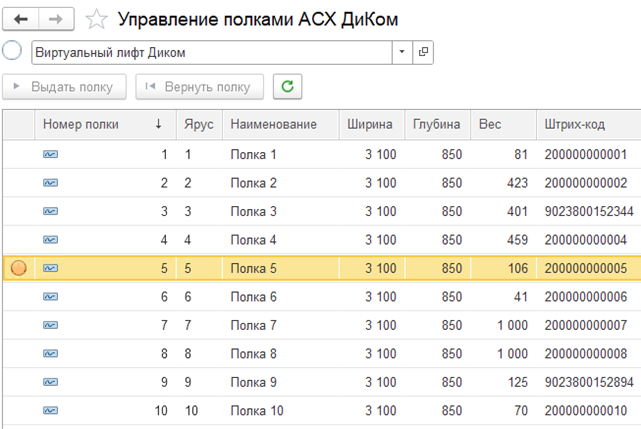

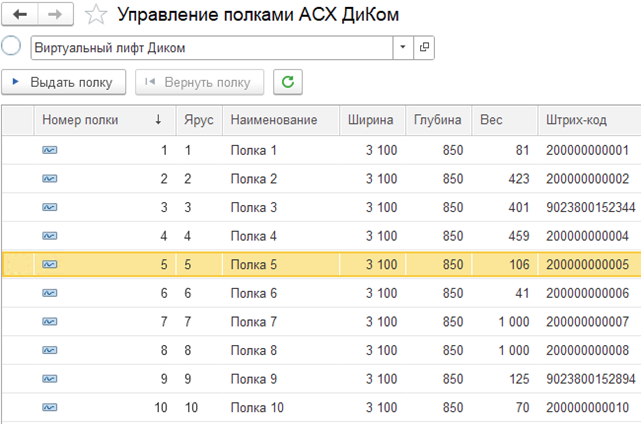

Данный инструмент позволяет вручную выдавать и возвращать полки лифта непосредственно из расширения «ДиКом WANLO» (см. рис.24)

Рис. 24

Управление полками доступно пользователям «1С:Предприятие» с полными правами или с ролью «Администратор АСХ».

Пользователям с ролью «Оператор АСХ» доступно управление полками тех АСХ, где они включены в список пользователей с опцией «Управление в 1С».

Для выдачи полки необходимо нажать кнопку «Выдать полку». Выдача полки занимает некоторое время, в течение которого пиктограмма круга в строке с полкой будет желтой. При успешном завершении выдачи полки пиктограмма круга станет зеленой, при неуспешном - красной. Причина ошибки выводится в сообщении пользователю. (см. рис.25,26)

Рис. 25

Рис. 26

Для автоматизированной системы хранения с одной зоной выдачи можно выдать только одну полку, чтобы выдать другую полку, необходимо вернуть выданную.

Если зон хранения две, то единовременно можно выдать две полки.

Для автоматизированных систем типа «карусель» возврат полки происходит автоматически при выдаче следующей полки.

ПЕРЕЧЕНЬ АСХ

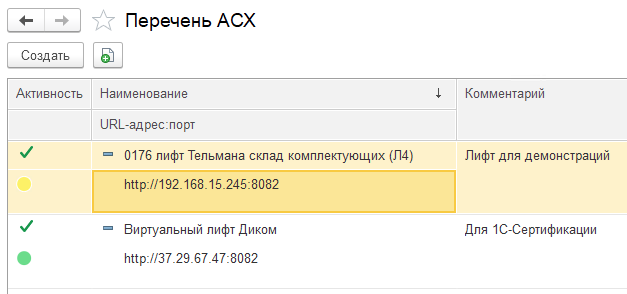

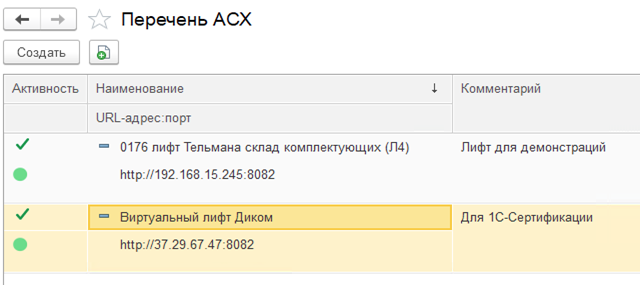

Для добавления в перечень АСХ нового лифта необходимо нажать кнопку «Создать» или «Создать новый элемент копированием текущего». Откроется форма настройки (см. рис.27,28).

Рис. 27

Рис. 28

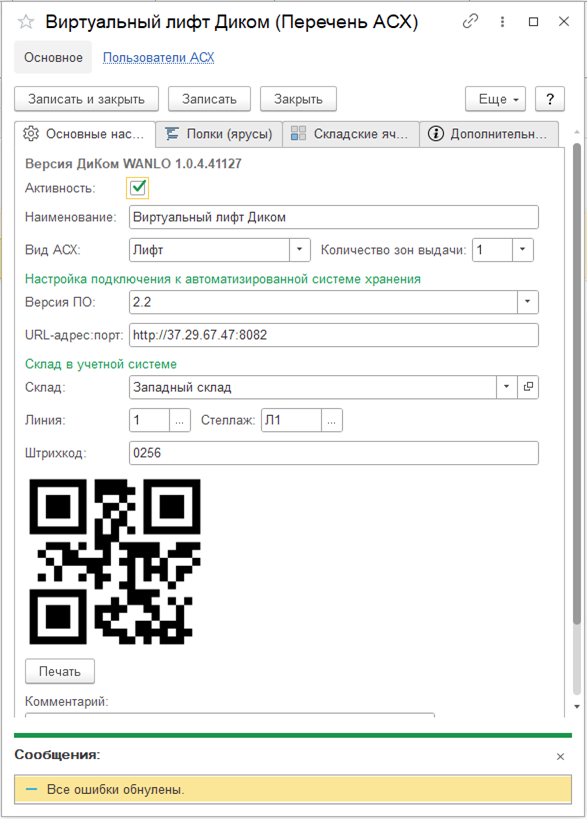

ОПИСАНИЕ НАСТРОЕК АСХ

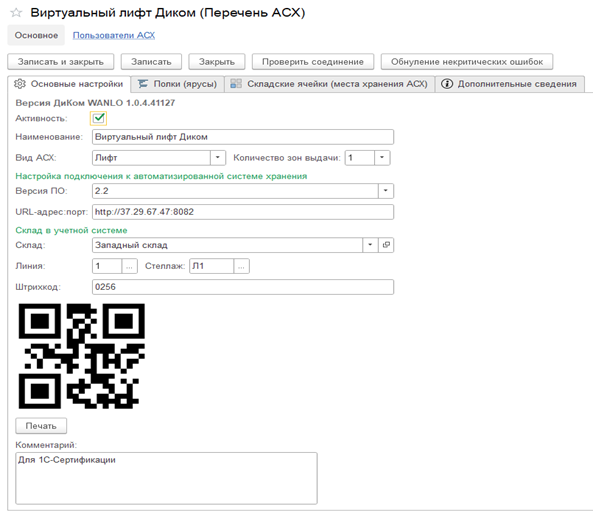

ОСНОВНЫЕ НАСТРОЙКИ

- Активность – при выключенной опции отключается периодический опрос лифта на предмет его доступности, рекомендуется включать активность только для тех лифтов, которые используются.

- Наименование – наименование вашего лифта, которое задается произвольно.

- Вид АСХ - необходимо выбрать вид из списка доступных «карусель», «лифт» или «тяжелый лифт». В зависимости от вида АСХ меняется логика управления полками. Например, для лифтов вида «карусель» нет необходимости возвращать полку, она возвращается автоматически при выдаче другой полки.

- Количество зон выдачи – по умолчанию одна, но может быть и больше. От количества зон выдачи зависит логика работы с полками. Если зона одна, то единовременно можно выдать только одну полку.

- Версия ПО (фактически это версия API лифта) – по умолчанию устанавливается версия 2.2, но для старых лифтов есть возможность указать версию 1.6.

- URL-адрес: порт – адрес и порт http-сервиса лифта. Например: http://37.29.67.47:8082

- Склад – для лифта должен быть сопоставлен склад в «1С:Предприятие».

- Линия и Стеллаж. Если у склада в «1С:Предприятие» включена адресность и настроен учет по ячейкам, то необходимо указать какой линии и какому стеллажу соответствует ваш лифт.

- Штрихкод – уникальное буквенное или цифровое название вашего лифта, которое не присвоено другим лифтам ДиКома в вашей организации. Например, серийный номер лифта, указанный на этикетке поставщика в зоне выдачи.

Изменения настроек следует подтверждать кнопкой «Записать» или «Записать и закрыть».

Можно распечатать данный штрихкод в виде QR и наклеить в удобном месте перед зоной выдачи.

- Комментарий. Можно оставить любой комментарий, например, для хранения какой номенклатуры предназначен данный лифт.

ПРОВЕРИТЬ СОЕДИНЕНИЕ И ИНДИКАТОРЫ ЛИФТА

Проверка доступности лифта по ip-адресу. Результат проверки выводится внизу. (см рис. 29) Кроме того, при доступности лифта по ip-адресу в списке лифтов слева горит зеленый индикатор. Если имеются неполадки, то горит красный. Если лифт не доступен, то горит серый.

Рис. 29

Желтый индикатор означает, что лифт выполняет операцию. (см. рис.30)

Рис. 30

ОБНУЛЕНИЕ НЕКРИТИЧЕСКИХ ОШИБОК

Некритические ошибки – это ошибки, возникшие в результате штатной работы лифта, но мешающие выполнению алгоритма складской операции. Например, срабатывание датчика барьера безопасности, когда в зоне выдачи зафиксировано движение постороннего предмета или руки человека. Движение полки будет остановлено. Но при нажатии этой кнопки ошибка сбросится и полка поедет дальше, (если, конечно, причина срабатывания датчика была устранена). (см. рис.31)

Рис. 31

ДОБАВЛЕНИЕ ПОЛЬЗОВАТЕЛЕЙ АСХ, НАСТРОЙКА ИХ ПРАВ

Работа с общими настройками, настройками АСХ (и управление полками) доступна пользователям с полными правами в «1С:Предприятие», или с ролью «Администратор АСХ» из расширения «ДиКом WANLO».

Для того, чтобы пользователь, не имеющий прав вышеуказанных ролей мог управлять полками определенного лифта, необходимо:

●     типовым средствами «1С:Предприятие» присвоить ему роль «Оператор АСХ»  (из расширения «ДиКом WANLO»);

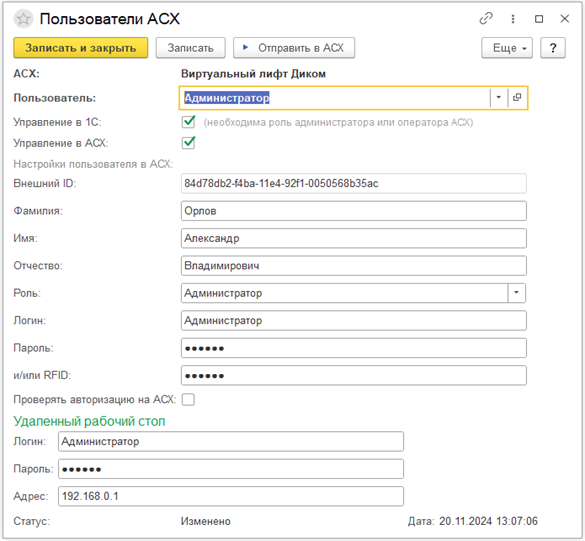

●     в настройках АСХ добавить его в список пользователей АСХ «Пользователи АСХ» «Создать» (см. рис.32)



Рис. 32

Пользователь – выбирается пользователь из списка пользователей «1С:Предприятие»

Управление в 1С – дает возможность управления полками из «1С:Предприятие»;

Управление в АСХ – дает возможность управлять полками непосредственно с лифта;

Внешний ID – по кнопке "Сгенерировать" создается уникальный ID;

Фамилия, Имя, Отчество, пароль и/или RFID (если необходима авторизация по карточке)

Далее указываем необходимость авторизации.

Удаленный рабочий стол – это данные для подключения к удаленному рабочему столу, например, вашего ПК прямо с монитора лифта, когда возникает необходимость что-то уточнить и не бежать к рабочему месту «1С:Предприятие».

ПОЛКИ (ЯРУСЫ)

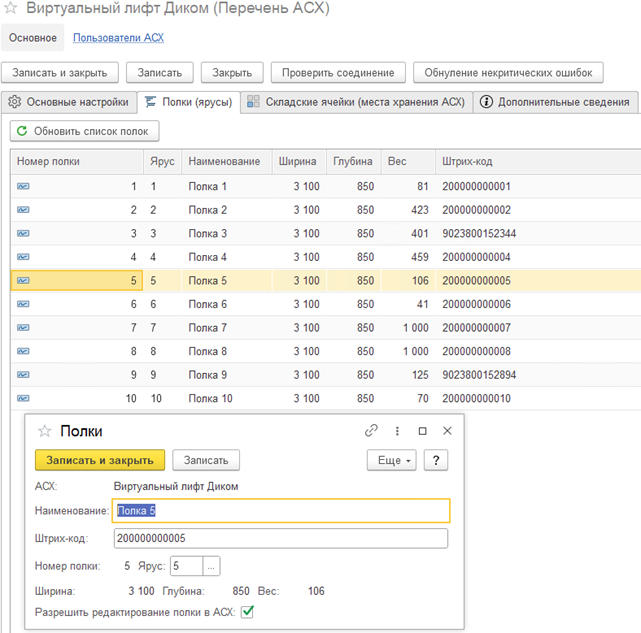

Для того, чтобы управлять полками лифта, необходимо на вкладке «Полки (ярусы)» нажать кнопку «Обновить список полок». При этом список полок будет заполнен (или обновлен, если он уже был заполнен) по данным, введенным непосредственно на лифте.

В форме редактирования полки можно произвольно указать ее штрихкод, привязку к ярусу складского места, разрешить или запретить редактирование полки на стороне лифта. При нажатии на кнопку «Записать» («Записать и закрыть») реквизиты полки будут выгружены в лифт (см. рис.33).

Рис. 33

СКЛАДСКИЕ ЯЧЕЙКИ (МЕСТА ХРАНЕНИЯ АСХ)

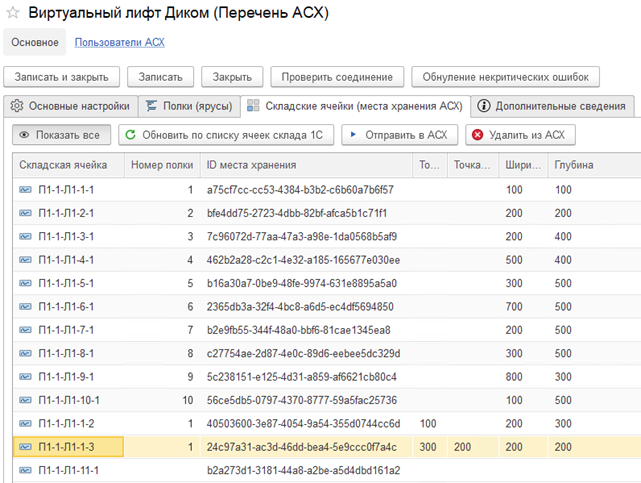

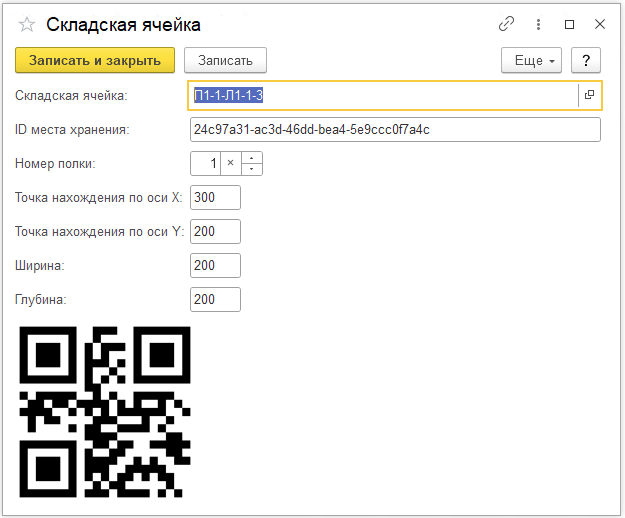

На вкладке «Складские ячейки (места хранения АСХ)» можно задать соответствие между ячейками склада «1С:Предприятия» и полками лифта, а также задать параметры ячейки (ширину, глубину, точки нахождения на осях Х и Y). А внизу выводится QR из карточки ячейки в учетной системе “1С:Предприятие” для быстрого сканирования с ТСД.

По кнопке «Отправить в АСХ» введенные параметры выгружаются в лифт и соответственно, удаляются из лифта кнопкой «Удалить из АСХ»

Ось X – это длина, а ось Y – это глубина полки, указанные в паспорте к изделию.

Кнопка «Обновить по списку ячеек склада 1С» выводит список ячеек склада, привязанных к данному лифту и отправленных в АСХ (т.е. тех, у которых введены координаты), а также обновляет параметры этих ячеек, если их скорректировали с помощью ПО лифта. (см. рис. 34,35)

Кнопка «Показать все» показывает список всех ячеек склада на данном лифте (т.е. тех, у которых в адресе указан стеллаж (лифт), например, Л1. (см. рис.34)

Рис. 34

Рис. 35

ИНТЕГРАЦИЯ С "MOBILE SMARTS" (СКЛАД 15)

Для того, чтобы платформа Mobile SMARTS распознавала, что работает с Лифтом и могла отдавать команды на движение полок, соблюдаются следующие правила адресации: в названии стеллажей для Лифтов резервируются три буквы: Л, К и Т (Лифт, Карусель и Тяжелый лифт) и их название имеет вид «буква – цифра», например Л1 или К1 или Т1. В структуре ячейки обязательный минимум элементов начинается от Стеллажа до Позиции, т.е. Л1-01-01 (см рис.38)

Применительно к Лифтам, ячейка – это всегда позиция (по терминологии 1С:Предприятие 8.3). Даже если полка Лифта не разделена на позиции, одна позиция должна быть создана, т.к. к ней привязан функционал Mobile SMARTS, например, подсветка ячеек

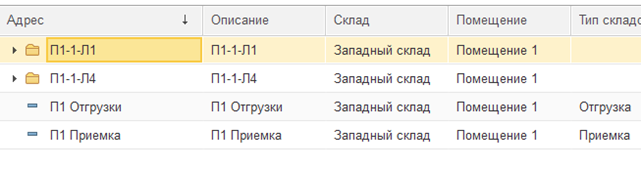

Одна группа складских ячеек это и есть один лифт. Например, П1-1-Л1-1-3 (см рис.36)

Рис. 36

При этом в карточке ячейки стеллаж – это и есть уникальное название вашего лифта. Например, Л1.

Ярус – это полка лифта.

Позиция – это место хранения внутри полки. Если внутри полки нет дробления на позиции, то конечный адрес полки можно указать, например, с цифрой 01 на конце.

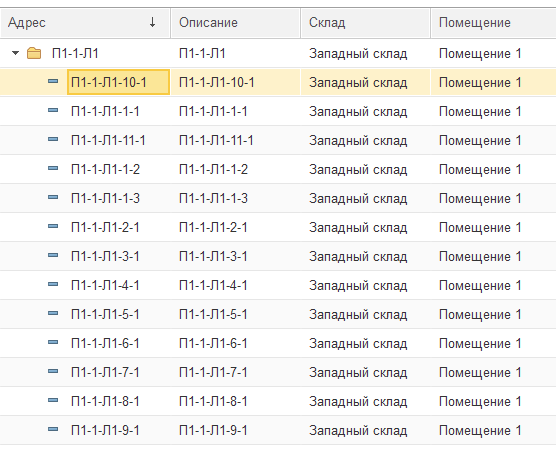

Полный адрес со всеми элементами может выглядеть примерно так. (см. рис.37)

Рис. 37

ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ

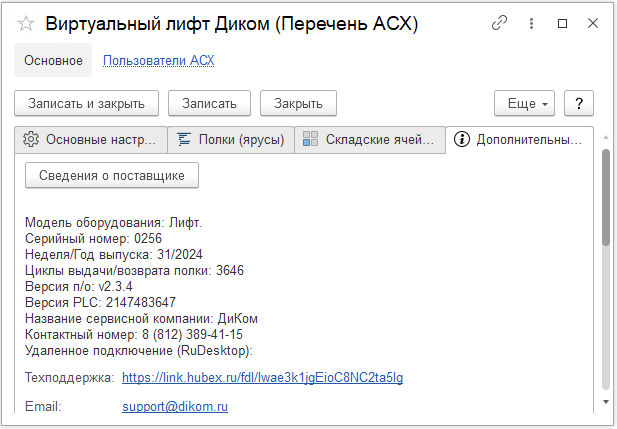

Под кнопкой «Сведения о поставщике» выводятся полезные сведения о подключенном лифте, включая ссылку на опубликованные паспорта и инструкции к вашему изделию, а также контакты технической поддержки. Для обновления сведений можно нажать эту кнопку. (см. рис.38). Если данных не хватает, их надо заполнить в ПО лифта и обновить в расширении через нажатие указанной кнопки. Если нет физической связи с лифтом, то сведения не обновятся, информации не будет.

Рис. 38
